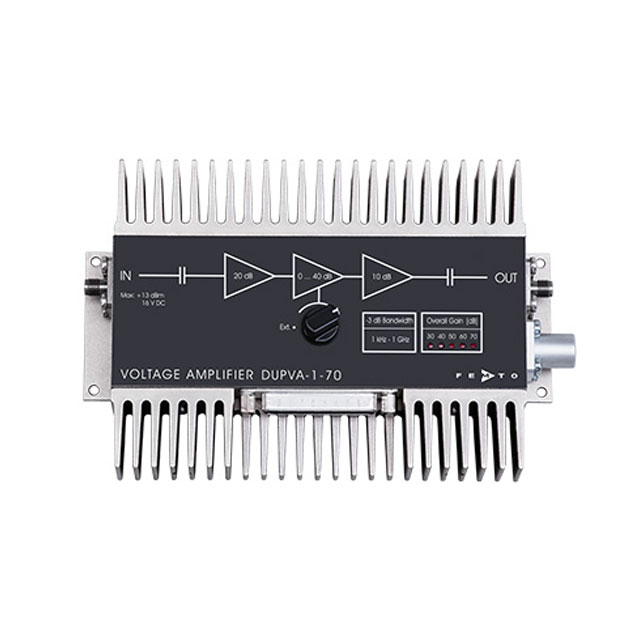

DUPVA 1GHZ 可變增益電壓放大器系列

更新時間:2025-03-13

瀏覽量:1599

品牌：FEMTO
型號：DUPVA
描述： DUPVA-1系列超寬帶電壓放大器專為動態范圍大的快速測量而設計。可以通過本地增益選擇器或通過光電隔離的遠程控制接口來調整增益。獨立于增益的頻率響應可確保在任何增益設置下進行的時間分辨測量。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

DUPVA 1GHZ 可變增益電壓放大器系列-特征

可變增益高達 70 dB（約 x3000），可按 10 dB 步進切換

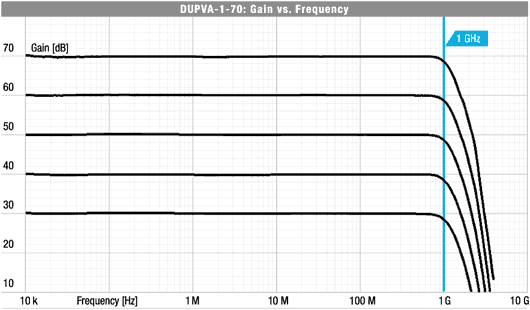

帶寬 1 kHz 至 1.2 GHz
獨立于增益設置的帶寬（保證）
噪聲系數低至 1.9 dB (330 pV/√Hz)
本地和遠程增益控制

從 1 KHZ 到 1 GHZ 的可變增益

寬帶電壓放大器 DUPVA-1 系列專為具有大動態范圍的快速精確測量而設計。增益可以通過本地增益選擇器或通過光隔離遠程控制接口進行調整。與增益無關的頻率響應保證在任何增益設置下都能進行精確的時間分辨測量。更改增益設置時，上升時間不會發生明顯變化，這對于可靠的時間分辨測量至關重要。此外，頻率響應經過優化，在整個頻率范圍內非常平坦。在脈沖和瞬態測量中不會出現增益峰值或明顯失真。

應用

示波器和瞬態記錄器前置放大器
光電倍增管和微通道板放大器
用于光接收器和電流放大器的信號增強器
時間分辨脈沖和瞬態測量
自動化測量系統

模型	DUPVA-1-60	DUPVA-1-70
較低的截止頻率	1 赫茲	1 赫茲
上截止頻率	1.2 吉赫	1.1 吉赫
上升/下降時間	380 秒	390 秒
獲得	20/30/40/50/60 分貝	30/40/50/60/70 分貝
增益平坦度	0.15分貝	0.15分貝
輸入噪音	噪聲系數 3.0 dB (450 pV/√Hz)	噪聲系數 1.9 dB (330 pV/√Hz)
輸出功率	13 dBm（?1 dB 壓縮 @ 100 MHz）	12 dBm（?1 dB 壓縮 @ 100 MHz）
輸入輸出	50 Ω，SMA 連接器	50 Ω，SMA 連接器
電源要求	±15 V，+350 mA / ?100 mA，典型值。	±15 V，+250 mA / ?100 mA，典型值。
監聽輸出	DC - D-Sub 連接器上的 100 kHz 監聽輸出，增益為 1
控制界面	3 個光隔離數字輸入，TTL/CMOS 兼容
方面	165 x 105 x 45 毫米（長 x 寬 x 高），重量 510 克（1.1 磅）
數據表	264 KB	279 KB
