PVM-1001-P +950V 10NS OEM 脈沖發生器模塊

更新時間:2025-03-13

瀏覽量:1851

名稱：BNC
型號：PVM-1001-P
描述：PVM-1001 可以在不到 10 ns（上升時間）的時間內實現零到 +950 V。這種可調脈沖電壓源能夠提供 55 ns 至 10,000 ns 的脈沖寬度，標準頻率范圍高達 1 MHz。PVM-1...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PVM-1001-P +950V 10NS OEM 脈沖發生器模塊描述：

用戶手冊  應用筆記

PVM-1001 可以在不到 10 ns（上升時間）的時間內實現零到 +950 V。這種可調脈沖電壓源能夠提供 55 ns 至 10,000 ns 的脈沖寬度，標準頻率范圍高達 1 MHz。PVM-1001 還可以提供 5 MHz 突發。該模塊專為 50 歐姆電阻負載而設計。

輸出脈沖寬度和頻率由外部觸發源控制。PVM-1001-P 需要外部正高壓電源。有兩種型號可供選擇，一種用于正輸出，另一種用于負輸出。

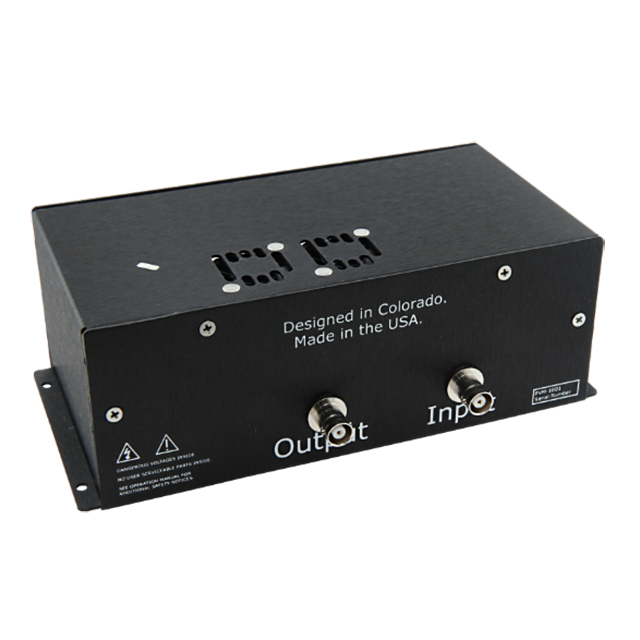

PVM-1001 的后面板有用于高壓輸入和脈沖高壓輸出的連接器。前面板有一個用于觸發儀器的 SMB 連接器。

特征

輸出電壓范圍 0 V 至 +950 V

頻率范圍 ≤ 1 MHz

突發模式 ≤ 5 MHz

觸發脈沖寬度 55 ns ≤ 脈沖寬度 ≤ 10,000 ns

上升時間 ≤ 8 ns @ 200 V 至 950 V

提供正極性或負極性模塊

最大輸出功率 208 W

易于設置和使用

應用

典型應用包括儀器校準、元件測試、光束控制以及 PMT 和 MCP 選通。

PVM-1001-P +950V 10NS OEM 脈沖發生器模塊規格：

最大電壓幅度	950V
最大頻率 (MHz)	1（5 MHz 突發）
上升/下降時間	9ns
脈沖引擎（觸發器）	外部的
脈沖極性	正面 (+)
遙控	N/A
構成因素	模塊
尺寸（英寸）	14x14x9
重量（磅）	4.5
