RM9-THz 輻射計系統概述：

用戶手冊

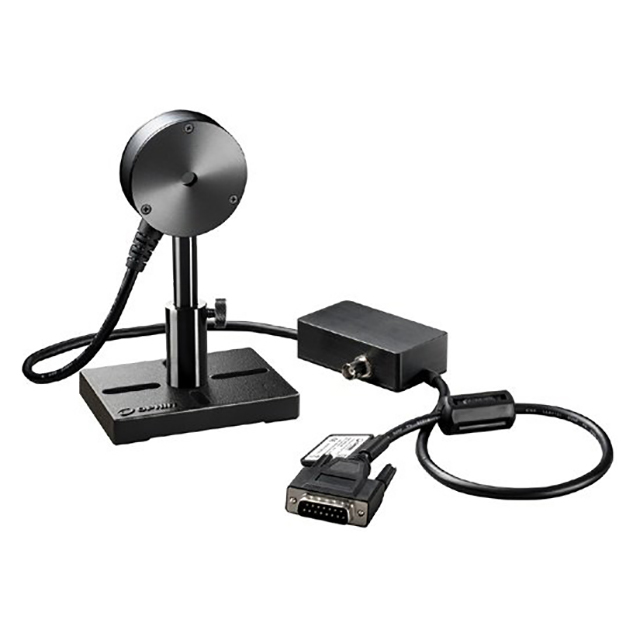

RM9-THz輻射計系統是一種探頭和光束斬波器組合，用于測量低功率的連續或準連續波光源。該探頭專門設計用于太赫茲應用領域。RM9-THz探頭配備有熱釋電元件，可測量100nW至100mW的寬功率范圍?？讖綖?mm，覆蓋0.1THz至30THz的光譜范圍。系統配有RMC1斬波器，用于放在光源和RM9探頭之間。

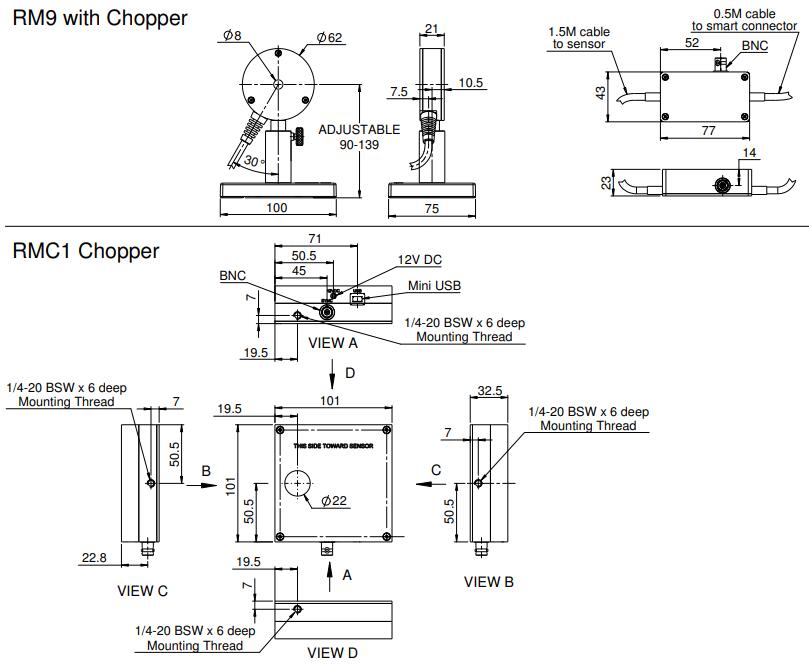

RM9-THz 輻射計圖紙：

主要參數：

問題歸納：

可以在沒有斬波器的情況下使用 RM9 傳感器測量 18 Hz 脈沖源嗎？

如果源恰好是 18 Hz 的脈沖，則不能使用斬波器，因?yàn)檫@會產生非常低頻的拍頻信號。但是，只要將 BNC 同步器連接到 RM9 傳感器，就可以將 RM9 直接與激光源一起使用。

激光測量能否取決于激光到傳感器的距離？

從理論上講，光束完全平行并且適合傳感器的孔徑，那么距離應該沒有任何區別。但如果確實看到這樣的距離依賴性，則可能會發生以下影響之一：

如果使用的是熱式功率傳感器，實際上可能是在測量激光器本身的熱量；當非常靠近激光器時，熱傳感器可能會“感受到”激光器自身的熱量。然而，除非光源較弱且熱源較強，否則這不會在超過幾厘米的距離內繼續產生影響。

光束幾何形狀——光束可能不平行并且可能發散。通常，光束的較低強度側翼比光束的主要部分具有更大的發散率。隨著距離的增加，這些可能會丟失傳感器的孔徑。

如果正在使用基于擴散器的熱釋電傳感器測量脈沖能量：可能會發現，當開始將傳感器靠近激光并將其移開時，讀數在前幾次急劇下降（通常下降約 6%）厘米。這可能是由漫射器和激光設備之間的多次反射引起的，在近距離處可能會導致讀數不正確。應該從光源處后退至少 5 厘米，如果光束不是太發散，則可以更多。
