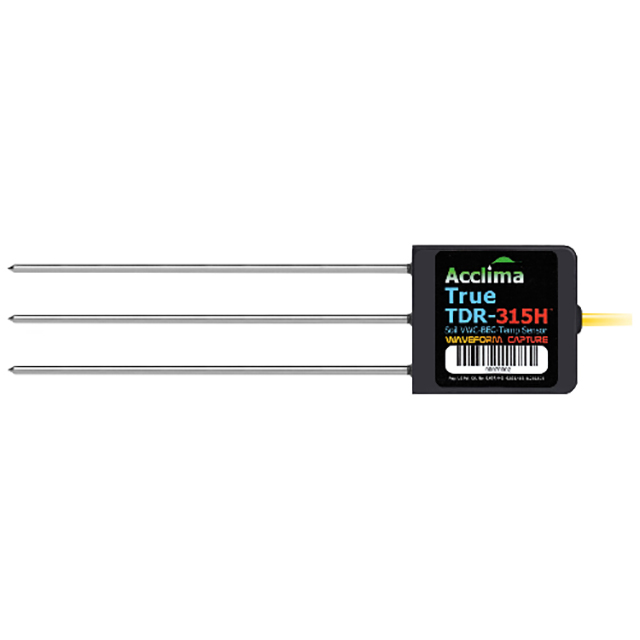

TDR-315H Digital True 土壤濕度傳感器 (SDI-12) - 產品概要

用戶手冊

315H 是一款完全集成的數字 TDR 土壤水分傳感器，其能耗僅為 N 系列土壤水分傳感器兄弟產品的一小部分，但仍保持 150 皮秒的上升時間以實現良好的精度。不適用于粘土含量高或體積 EC 高于 1800 μS/cm 的土壤。

TDR315H 是一款真正的時域反射計土壤濕度傳感器，旨在提供土壤和其他多孔介質中的高精度體積含水量測量。它采用了與基于控制臺的 TDR 儀器相同的基本 TDR 組件，價格是后者的 20 倍——安裝在同樣支持 15 cm 波導的小型外殼內。

TDR 功能直接耦合到波導，從而消除了與傳統 TDR 設備相關的同軸電纜。同軸電纜的缺失為 TDR315H 提供了更高帶寬的波形數據，從而比昂貴的傳統 TDR 提高了分辨率和靈敏度。

TDR-315H 是以前的 Acclima TDR-315 和 TDR-315L 土壤濕度傳感器的替代品。它與這些傳感器完全兼容，但包含多項改進。它是一個完整的集成時域反射計，結合了快速波形生成和數字化功能以及精確的 5 皮秒分辨率時基和高度復雜的波形數字化和分析固件，可提供土壤傳播波形的真實時域分析。其形狀因數專為較淺的水平安裝而設計，在這種情況下，它被迫進入已挖掘到所需測量深度的溝槽的側壁。

與 315L 土壤水分探頭相比，它的主要改進是更快的上升時間、整形入射波、更低的功耗和很快的響應時間。它的上升時間與 TDR-315 一樣快，但功耗遠低于 TDR-315，價格也更低。

特點：

1. 真實波形數字化 TDR：5ps 分辨率可測量高達 1.00 m³/m³ 的水含量

2. 讀取土壤體積 EC：0 至 2000 μS/cm

3. VWC 讀數不受 Bulk EC 影響（此低功率型號低于 1.8 dS/m）

4. VWC 讀數不受壓實影響

5. 不需要土壤特定校準

6. 準確的土壤溫度測量：<±0.25°C

7. 支持時域波形下載

8. 快速入射波上升時間：150ps

9. 快速測量響應：典型值。<0.25 秒

10. 支持較長的電池壽命：每次讀數: .09 J

11. 低睡眠電流：< 10 μA

12. SDI-12接口

測量功能：

體積含水量：0% 至 100%

介質介電常數：1 至 80

中體積電導率：0 至 2000 μS/cm（?、? 重復性在 2000 μS/cmBEC 以上時降低）

介質溫度：-40℃ 至 +60℃

孔隙水 EC（Hilhorst 模型）：0 至 55000 μS/cm

應用：

農業原位土壤水分監測

基于云的分析的高可信度數據

黃金標準 VWC 參考

中子探針的替代品

使用Acclima Reader進行便攜式測量

實驗室和現場研究儀器
