Ultra 4 超聲波液位、流量、體積和泵控制器描述：

用戶手冊 數據表

Ultra 4 是一款功能齊全的控制器，用于液位、流量、容積和泵控制。Ultra 4 通過 MCERTS 1 級認證，為雨水溢流和事件持續時間監測提供明渠流量測量。

多功能顯示屏提供了在屏幕上查看趨勢圖的能力，并可以了解水平隨時間的變化情況。當與帶有雙遮陽罩的 dB3 結合使用時，Ultra 4 獲得了 MCERTS 1 級認證，綜合精度為 0.193%，這意味著該系統經過了嚴格的測試，并在每一項測試中都達到了高標準。這意味著廢水處理過程可以在其流量應用上達到通用標準，提供有關流入雨水池的流量、進水流量和事件持續時間監測的實時數據。

除了 Ultra 4 的明渠流量功能外，該裝置還提供復雜的液位控制，包括基于標準儲罐形狀的內置容積計算和泵控制功能。

Ultra 4 可以通過內置鍵盤（所有墻壁和儀表板單元的標準配置）、SD 卡插槽或 PC 通過 RJ11 串行接口進行編程。所有參數都存儲在非易失性存儲器中，并在電源中斷時保留。所有參數的第二個備份副本也可以保留在 Ultra 4 存儲器中，以防需要存儲一組備用參數。

回波運動的數字自適應跟蹤 （DATEM）

Ultra 4 系統采用 DATEM 軟件，這是一種經過驗證的數字映射技術，為 Pulsar Measurement Ultra 系列控制器開發。這使系統在面對來自管道、泵或其他障礙物的競爭回波時識別真實目標水平時具有能力。Ultra 4 具有強大的遠距離 dB 傳感器能力。

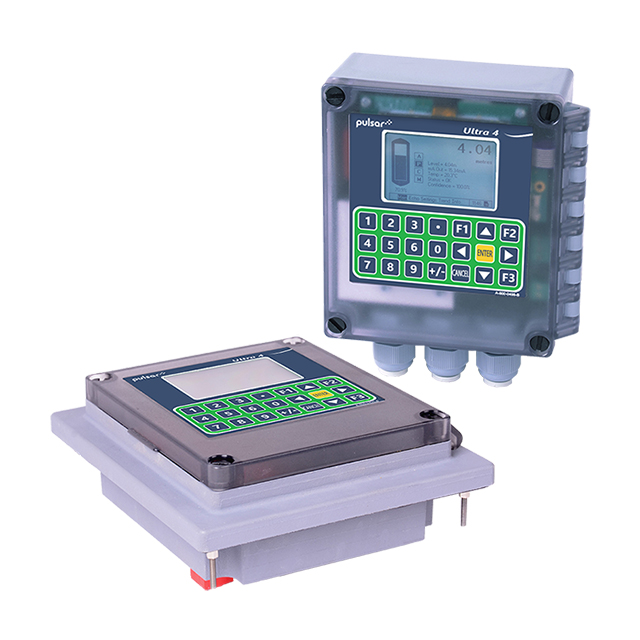

該裝置可以安裝在墻上或儀表板上，包括 Profibus 數字通信選項，板載 Micro SD 卡的便利性允許擴展數據記錄。

特點

根據標準儲罐形狀或校準曲線進行內置體積計算

32 GB Micro SD 卡

回波曲線和電平趨勢圖顯示在內置顯示屏上

RS485 Modbus/Profibus 選項

雷達或超聲波測量技術

4 個板載繼電器，可按類型分配

壁掛式或楣板安裝

mA 輸出

能夠在一個緊湊的單元中測量泵控制、流量測量和體積測量

快速設置功能允許輕松編程參數

規格
