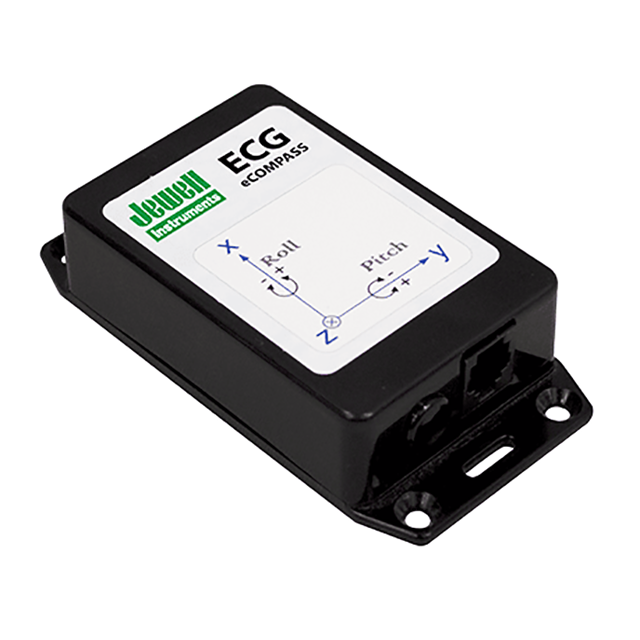

美國Jewell ECG eCompass系列陀螺穩定電子指南針

更新時間:2026-01-11

瀏覽量:16

品牌：美國Jewell
型號：ECG eCompass系列
描述：如果您的指南針應用涉及振動、加速度、崎嶇地形或惡劣海況，ECG系列這款陀螺穩定電子指南針是一種解決方案，能夠優于價格更高的競爭對手。心電圖在動態條件下能提供準確的航向、俯仰和滾轉。一切都始于一臺精密的...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell ECG eCompass系列陀螺穩定電子指南針描述：

數據表  用戶指南  安裝快速指南

如果您的指南針應用涉及振動、加速度、崎嶇地形或惡劣海況，ECG系列這款陀螺穩定電子指南針是一種解決方案，能夠優于價格更高的競爭對手。心電圖在動態條件下能提供準確的航向、俯仰和滾轉。一切都始于一臺精密的三軸固態磁力計。兩個角速率陀螺獨立穩定俯仰和滾轉。它們?cè)鰪?qiáng)了雙軸電解傾斜傳感器，能夠在靜態環境中精確測量?jī)A斜。兩組獨立濾波器，一套用于俯仰，一組用于滾轉，結合陀螺儀和電解傳感器測量，提供傾斜測量。

產品規格

精度（均方根）¹	±0.5° ±3.0°	靜態，傾斜<35° 俯仰<60° 動態，速率<250°/秒
重復性	±0.3°	靜態，無濾波
響應時間（毫秒）	36	最小值，無濾波
俯仰角范圍	±80°
傾斜范圍	±40°
更新速率（每秒測量次數）	28

精度	±0.3°	工廠校準
重復性	±0.2°	無濾波
范圍	±42°
穩定時間（秒）	0.5	陀螺儀啟用

供電電壓（V_直流₎	6 - 45V直流未穩壓 5.0V直流穩壓	最低4.9V直流
供電電流	工作：30mA 采樣：10mA 待機：2mA	典型值

工作溫度	-40° 至 105°C
存儲溫度	-50° 至 150°C
濕度	0-90%

外殼材料	（ABS）阻燃塑料UL94 VO 或壓鑄鋁合金（360.1型）
印刷電路板尺寸	1.8英寸寬 × 3.0英寸長 × 0.6英寸高
印刷電路板安裝	4顆4號螺絲，間距1.4英寸×2.2英寸
重量	塑料：3.2盎司（90.7克）鋁：7.2盎司（204.1克）
連接器	8針單排0.1英寸摩擦接頭 6針RJ12模塊化插座

信號類型	RS-232和RS-485
波特率	2400、4800、9600、19200、38400或57600
字符格式	8位數據，無奇偶校驗，1位停止位
輸入緩沖區大小	110個字符
輸出緩沖區大小	110個字符
輸出格式	NMEA 0183和二進制
輸出數據速率	每分鐘1到1650句
工作模式	連續或采樣
角度單位	度、密位、弧度、16位整數

尺寸	5.43 × 2.38 × 1.22英寸
特點	? 動態性能 ? 高靜態精度 ? 提供RS-232和RS-485輸出 ? 精確校準 ? 單電源工作 ? 塑料或鋁合金外殼可選
應用	? 機器人技術 ? 平臺穩定 ? 挖掘機械 ? 灌溉設備
