更新時間:2025-12-17
瀏覽量:325
產品介紹
數據表 SMIP單端輪廓畫 SMIP雙端基底輪廓圖

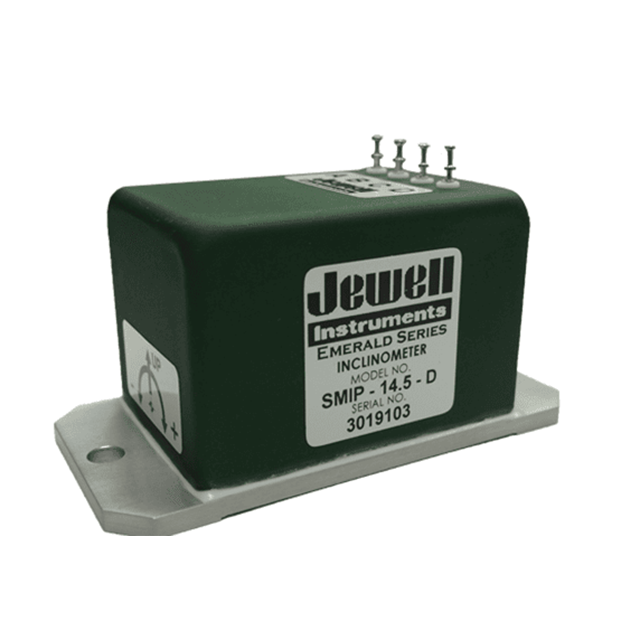

Jewell SMI 單軸模擬傾角儀系列是堅固耐用的高精度力平衡傾角儀。這些符合RoHS標準的傾斜儀有三種版本（D系列、L系列和S系列），采用圓形連接器或針腳連接方式，輸入輸出規格可根據您的具體需求進行調整。
產品規格
SMI-D：±5V輸出
| 輸入范圍（°） | ±3.0 | ±14.5 | ±30.0 | ±45.0 | ±60.0 | ±90.0 |
| 全量程輸出（直流電壓，F(xiàn)RO ±5%）1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非線性度（%FRO 最大值）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.04 | 0.05 |
| 比例因子（標稱值，伏特/g） | 95.5 | 20.0 | 10.0 | 7.1 | 5.8 | 5.0 |
| 比例因子溫度靈敏度（最大值，PPM/°C） | 100 | 100 | 100 | 100 | 100 | 100 |
| 帶寬（-3dB，標稱值，赫茲） | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 輸出軸偏移（最大值，°） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 擺軸偏移（最大值，°） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 0°輸出（電壓范圍） | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 0°輸出溫度靈敏度（最大值，伏特/°C） | 0.0070 | 0.0017 | 0.0010 | 0.0008 | 0.0007 | 0.0007 |
| 分辨率與閾值（μ）3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 軸數 | 1 |
| 輸入電壓范圍（直流電壓） | ±12 至 ±18 |
| 噪聲（最大值，均方根電壓） | 0.002 |
| 輸入電流（最大值，毫安） | 40 |
| 輸出阻抗（標稱值，歐姆） | 40 |
| 工作溫度范圍 | -55°C 至 +85°C |
| 存儲溫度范圍 | -60°C 至 +90°C |
| 沖擊 | 500g，1 毫秒，半正弦波 |
| 密封等級 | IP65 |
SMI-L：4-20mA輸出
| 輸入范圍（°） | ±3.0 | ±14.5 | ±30.0 | ±45.0 | ±60.0 | ±90.0 |
| 全量程輸出（mA ±1%）1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| 非線性度（%FRO 最大值）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.04 | 0.05 |
| 標度因數（mA/g，標稱值） | 152.9 | 32.0 | 16.0 | 11.3 | 9.2 | 8.0 |
| 標度因數溫度靈敏度（PPM/°C 最大值） | 100 | 100 | 100 | 100 | 100 | 100 |
| 帶寬（-3dB，Hz，標稱值） | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 輸出軸失準度（° 最大值） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 擺軸失準度（° 最大值） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 0° 輸出（mA） | 11.7 至 12.3 | 11.7 至 12.3 | 11.7 至 12.3 | 11.7 至 12.3 | 11.7 至 12.3 | 11.7 至 12.3 |
| 0° 輸出溫度靈敏度（伏特/°C 最大值） | 0.01 | 0.003 | 0.002 | 0.0015 | 0.0015 | 0.0015 |
| 分辨率與閾值（μ）3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 軸數 | 1 |
| 輸入電壓范圍（VDC） | ±15 至 ±30 |
| 噪聲（Vrms，最大值） | 0.002 |
| 輸入電流（mA，最大值） | 40 |
| 輸出阻抗（歐姆，標稱值） | 10 |
| 工作溫度范圍 | -55°C 至 +85°C |
| 存儲溫度范圍 | -60°C 至 +90°C |
| 沖擊 | 500g，1 毫秒，? 正弦 |
| 密封等級 | IP65 |
SMI-S：0-5V 輸出
| 輸入范圍（°） | ±3.0 | ±14.5 | ±30.0 | ±45.0 | ±60.0 | ±90.0 |
| 滿量程輸出（VDC ±0.5%）1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| 非線性度（%FRO 最大值）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.04 | 0.05 |
| 比例因子（標稱伏特/g） | 47.8 | 10.0 | 5.0 | 3.5 | 2.9 | 2.5 |
| 比例因子溫度靈敏度（最大PPM/°C） | 100 | 100 | 100 | 100 | 100 | 100 |
| 帶寬（-3dB，Hz，標稱值） | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 輸出軸錯位（最大°） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 擺軸錯位（最大°） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 0°輸出（mA） | +2.45 至 +2.55 | +2.45 至 +2.55 | +2.45 至 +2.55 | +2.45 至 +2.55 | +2.45 至 +2.55 | +2.45 至 +2.55 |
| 0°輸出溫度靈敏度（最大伏特/°C） | 0.0036 | 0.0010 | 0.0007 | 0.0005 | 0.0005 | 0.0005 |
| 分辨率與閾值（μ）3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 軸數 | 1 |
| 輸入電壓范圍（VDC） | ±15 至 ±30 |
| 噪聲（最大Vrms） | 0.002 |
| 輸入電流（最大mA） | 40 |
| 輸出阻抗（標稱歐姆） | 10 |
| 工作溫度范圍 | -55°C 至 +85°C |
| 存儲溫度范圍 | -60°C 至 +90°C |
| 沖擊 | 500g，1 毫秒，半正弦波 |
| 密封 | IP65 |
| 尺寸 | 3.10 × 1.55 × 1.52 英寸 |
| 特點 |
? 堅固 ? 成本低于傳統力平衡式傾斜儀 ? 高分辨率 ? 精度高于MEMS技術 ? 提供±5VDC、0-5 VDC和4-20mA輸出 ? 提供單端和雙電源輸入 ? 符合RoHS標準 |
| 應用 |
? 航空航天 ? 軍事 ? 機器人技術 ? 學術研究 ? 巖土監測 ? 軌道監測與測試 ? 車輛車輪定位 |
