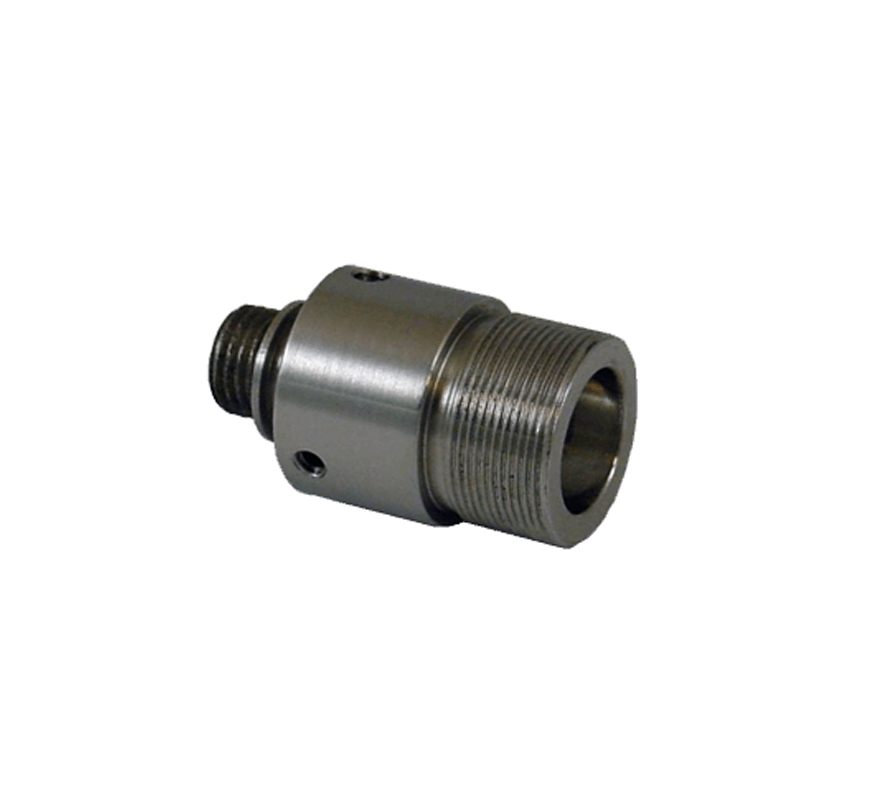

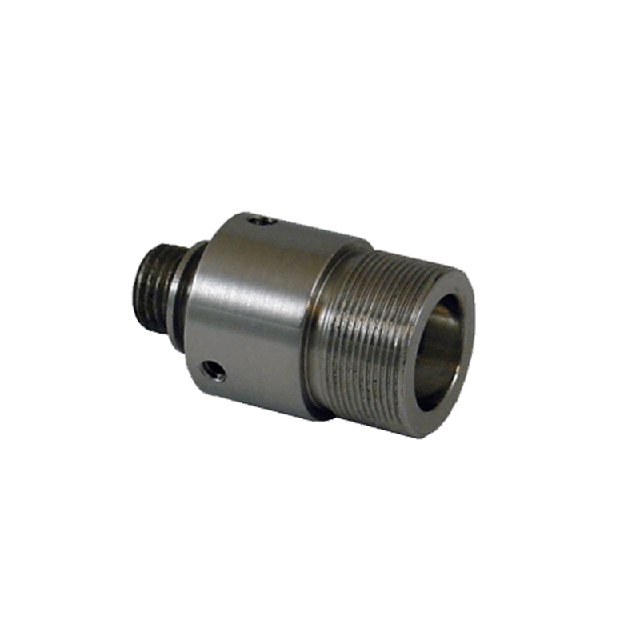

加拿大Mightex 多模光纖準直器

更新時間:2025-03-13

瀏覽量:1939

品牌：加拿大Mightex
型號：FOC-010-006-V
描述：光纖準直器用于將來自自由空間的光耦合到光纖中，或?qū)碜怨饫w的光準直以形成準直（平行）光束。光纖準直器是應用眾多的關鍵部件。例如，在光譜學中，光纖準直器可以將窄視場中的光收集到光纖中，而光纖又連接到光譜...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

加拿大Mightex 多模光纖準直器描述：

數據表

光纖準直器用于將來自自由空間的光耦合到光纖中，或?qū)碜怨饫w的光準直以形成準直（平行）光束。光纖準直器是應用眾多的關鍵部件。例如，在光譜學中，光纖準直器可以將窄視場中的光收集到光纖中，而光纖又連接到光譜儀。在另一個示例中，一個光纖準直器連接到光源，準直光束穿過比色皿。在比色皿的另一側，第二個光纖準直器收集光并將其發送到光譜儀。

為了很大限度地擴大傳輸波長范圍，Mightex 光纖準直器采用單個 BK7 透鏡，無光學涂層。在 UV 準直器中，使用 UV 熔融石英透鏡。準直器具有不銹鋼外殼，可實現很大的耐用性。光纖芯徑達 1500μm 的光纖跳線可以通過 SMA 連接器連接到光纖準直器。M12x0.5 外螺紋或 13mm 直徑的筒可用于在系統設置中安裝光纖準直器。

特征

BK7 鏡頭，350nm 至 2000nm

UV 熔融石英，185 至 2100nm

可調焦距

不銹鋼結構

多重掛載

適用于實驗室和 OEM 應用的功能

SMA 光纖連接器

應用

將光耦合到多模光纖中

來自多模光纖的準直光

光譜學

產品規格

零件編號	焦距	通光孔徑	F# / NA	鏡片材質	波長范圍	連接器
FOC-010-006-V	10	6	1.7 / 0.29	BK7	350nm-2000nm	SMA
FOC-010-006-U	10	6	1.7/0.29	UV fused silica	185nm-2100nm	SMA
FOC-050-023-U	50	23	1.7/0.29	UV fused silica	185nm-2100nm	SMA
